废旧易拉罐连续式炭化炉热解脱漆技术：环保的金属再生工艺

废旧易拉罐连续式炭化炉热解脱漆技术：环保的金属再生工艺

      在工业固废资源化处理领域，炭化炉废旧易拉罐处理技术凭借环保、高提纯的核心优势，逐步替代传统冶炼、酸洗脱漆工艺，成为再生金属回收行业的主流技术方案。该工艺并非传统意义上的金属炭化，而是依托无氧高温热解技术，剥离易拉罐表面有机涂层，实现金属基材与杂质的分离，从源头提升再生金属纯度与回收利用率。

一、废旧易拉罐结构与传统处理工艺弊端

    废旧易拉罐基材多为铝质、铁质金属，罐体表面普遍附着一层厚度0.01–0.03mm的有机防护涂层，主要成分为丙烯酸树脂、环氧树脂等高分子合成材料，涂层整体质量占罐体总重的2%–5%。

      传统再生冶炼工艺中，带涂层易拉罐直接入炉熔炼，表层有机树脂无法充分分解，易造成金属液碳含量超标，严重影响再生金属品质。同时，有机物高温焚烧会生成苯系物、二噁英等有毒有害烟气，废气治理成本高、环保风险大。而传统酸洗脱漆工艺则会产生大量酸碱废水，造成水体污染，运维成本高且环保合规性差，已难以适配当下绿色生产标准。

二、炭化炉热脱漆核心工艺原理

      炭化炉采用中温无氧热解（热脱附）工艺，规避金属氧化、烧损、变质问题。设备炉内恒温控制在500–600℃无氧密闭环境，在不损伤金属基材的前提下，促使易拉罐表层有机涂层的高分子链快速断裂、裂解转化。将顽固涂层分解为甲烷、一氧化碳等小分子可燃气体及少量固态残碳，剥离金属表面漆膜、覆膜杂质。

      经过30分钟左右的炉内恒温热解处理，易拉罐碎片表面有机涂层去除率可达99%以上，解决涂层残留、杂质超标问题，为后续熔炼工序提供高洁净度金属原料，从根本上提升再生金属成品品质。

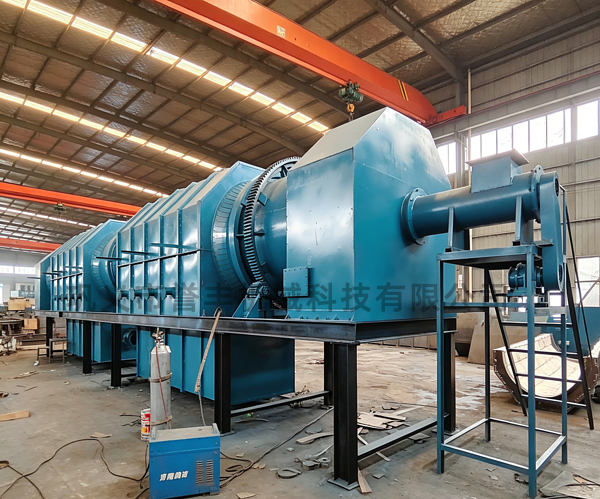

三、连续式炭化炉三段式结构技术优势

工业化量产采用的连续式炭化炉，搭载科学的三段式分区结构，全程梯度升温、分区作业，工艺稳定性强，适配薄壁易拉罐的加工特性：

1. 上层预热区：低温预热软化表层涂层，提前破除漆膜结构，避免高温骤热导致金属变形、氧化。

2. 中层热解区：恒温裂解有机杂质，保障涂层完全分解剥离，无残留、无粘连。

3. 下层冷却区：降温定型，稳定金属基材性能，避免高温应力损伤。

      设备通过调控螺旋推送进料速度，实现物料匀速移动、受热均匀，处理后的金属基材表面有机物残留低，洁净度可达到包装材料标准，满足再生金属的生产要求。同时全密闭负压运行结构，可有效杜绝烟气外泄，全程无明火热解，大幅降低金属氧化损耗。

四、闭环能源利用，节能降耗优势显著

     该工艺采用能源闭环循环利用模式，节能效果突出。热解过程中产生的可燃有机烟气，经除尘、净化、除味处理后，可直接回流至炉体供热系统循环燃烧，为设备运行提供持续热能，实现自持恒温运行，大幅减少外部燃料与电力输入。

      相较于传统酸洗脱漆工艺，炭化热解工艺综合能耗降低60%以上。全程干式处理、无需酸碱药剂，杜绝化工废水污染，废气经净化处理后达标排放，兼具经济性与环保性，完全符合工业绿色生产、节能减排的发展要求。

五、工艺综合效益总结

      炭化炉易拉罐处理技术，本质是一套热解分离、能源循环、洁净再生的智能化固废处理系统，区别于粗放式传统冶炼工艺。通过精细化温控、分区作业、闭环能源设计，不仅将金属回收利用率提升15–20个百分点，更将再生金属纯度稳定提升至98%以上，解决了传统工艺金属纯度低、杂质多、污染大、能耗高的痛点。

      该技术实现了废旧易拉罐的资源化再生，兼顾环保效益、节能效益与经济效益，是目前金属固废循环利用领域具推广价值的核心技术。
